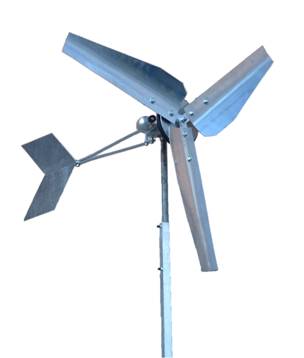

Bauanleitung          Alu-Windrad













Sie benötigen für den Zusammenbau folgende Werkzeuge und Hilfsmittel:



     Schraubenschlüssel für M4, M6, M8

     Schraubendreher Größe 4

     Wasserpumpenzange

     Schmierfett evventuell Skundenkleber

     Schmirgelpapier, kleine Feile



     alle Bauteile vor Montage mit dem Schmirgelpapier und Feile entgraten.



Setzen Sie die Bauteile wie folgt zusammen:

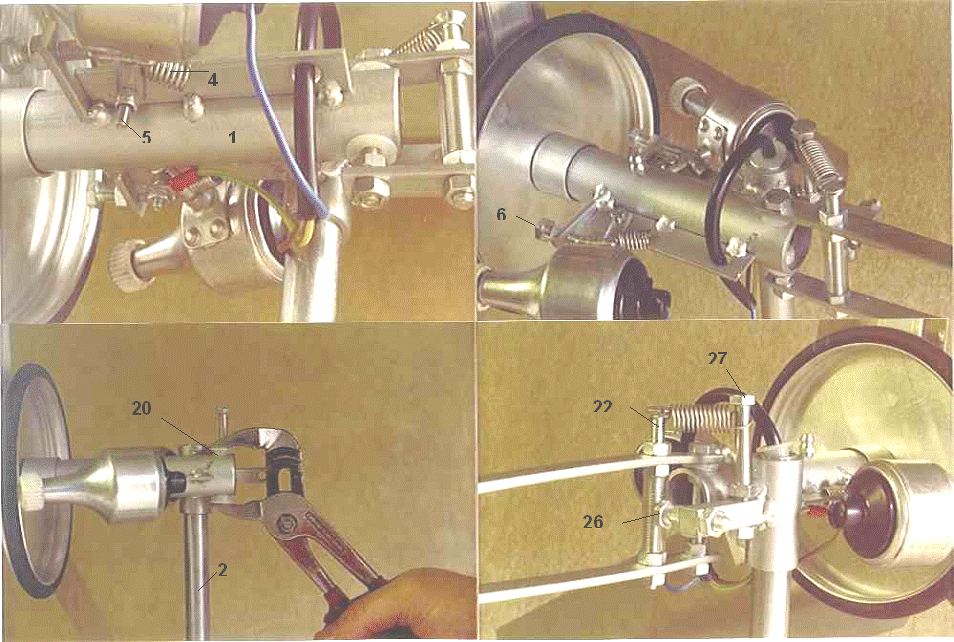

- Vertikalrohr(2) in einen Schraubstock klemmen und Achskörper(1) aufstecken.



- Dynamomontage

- die beiden Druckfedern(4) in die Schlitze stecken

- die beiden Dynamos auf die Bleche stecken.

- die M4x20 -Schrauben(5) durch das Loch der Dynamos stecken und mit den selbstsichernden Muttern anschrauben. Die Dynamos sollten sich noch gegen die Feder drehen können.

- Die beiden M6x30 Schrauben (6) mit Muttern einschrauben, bis die Dynamos mit den Federn(4) ganz zusammengedrückt sind.

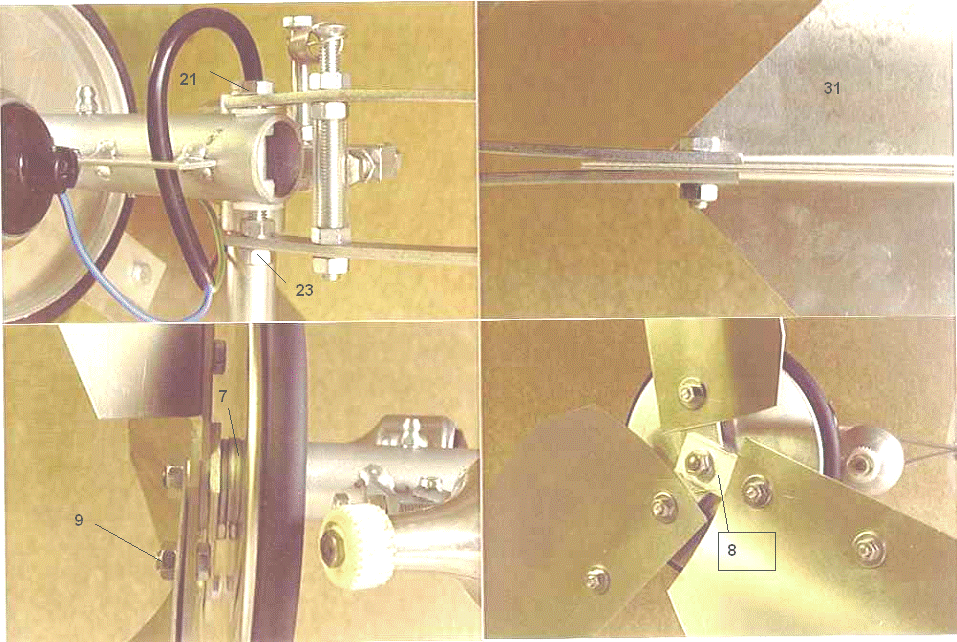

- Flügelmontage

- Große Aluscheibe mit dem O-Ring auf den Achszapfen stecken und die drei große Beilagscheiben(7) auf den Achszapfen auflegen.

- die drei Flügelhalter(8) auf der Rückseite der Flügel anschrauben. Kurze M6-Schrauben von hinten durchstecken. Von vorn große 6er Beilagscheiben auflegen (auf der Flügelseite) und mit M6 Muttern festschrauben.

- Die vormontierten Flügel auf den Achszapfen stecken. Mit einer 8er Beilagscheibe und einer Mutter M8 die Flügelstellung leicht fixieren.



-  Mit einem Maßband das Abstandsmaß X so einrichten, dass die Flügel in etwa 120° zueinander stehen.



- Unwuchten können durch Verändern des Maßes X ausgeglichen werden.



- M8 Mutter fest anziehen. Dabei den zuletzt aufgesteckten Flügel vorsichtig in der Mitte festhalten. Die große Aluscheibe mit dem O-Ring darf nicht von einer Schraube (9) berührt werden.



Dynamos einstellen

- Schrauben (6) etwas herausschrauben, bis der Abstand zwischen Dynamo und o-Ring an der engsten Stellung noch mindestens 1 mm bzw. 2-3 mm beim 2. Dynamo beträgt

    am Anfang nur einen Dynamo mitlaufen lassen, das begünstig den Einlauf.

     (Der Anlauf der Dynamos wird durch die unterschiedlichen Abstände begünstigt). Mit der bereits aufgeschraubten Kontermutter die Schraube(6) fixieren.

- Durch Drücken und Drehen des Rotors sollte nun der O-Ring auf die Dynamos zulaufen und diese mitdrehen. Durch weiteres Drehen (Anwerfen des Rotors) ohne Druck sollte der O-Ring wieder von dem Dynamo selbständig abheben und frei laufen (Freilauf).



Heben die Dynamos nicht eindeutig ab, dann läuft das Rad nicht an !

- Den O-Ring auf die Scheibe ziehen und gegebenenfalls mit Sekundenkleber auf der Scheibe festkleben.





Fahnenmontage



- 2 Nylonbuchsen einpressen (20)  (im Schraubstock leicht zusammenpressen )

- Fahnenhalter mit Schraube (21) und 2 Muttern (23) unten befestigen.

- 2 Alufahnen (31) am freien Ende der Fahnenhalter mit einer kurzen M6-Schraube befestigen.

- Anschlagschraube (26) einstecken und mit 2 Muttern festziehen.

- Zugfeder auf lange M6 Schraube (22) stecken und mit 4 Muttern und befestigen.

- Schraube (27) mit 2 Muttern und Zugfeder befestigen.



 Die Fahne muss sich gegen die Zugfederwirkung

leicht nach links drehen lassen (Sturmstellung).

- Nylonbuchsen und Vertikalrohr einfetten

elektrische Anlage:



Litze gelb-grün  an beiden Dynamos oben anschließen

braunes Kabel links unten   blaues Kabel rechts unten



     Nylonbuchse über Kabel ziehen (Kantenschutz) und durch Vertikalrohr stecken

Bitte beachten Sie dass die Rotordrehzahl bereits bei leichtem Wind gefährlich sein kann und dass Niemand in den drehenden Rotorbereich gelangen darf!



Bitte senden Sie im Garantiefall defekte oder beschädigte Teile mit der Bitte um Umtausch retour





Thümler GmbH       Hans Traut Str.25     90455 Nürnberg

Tel: 09122-76639     Fax: 09122-73127    e-mail: info@grip.de



siehe auch:

www.alu-windrad.de unser Windrad



  www.kleinbrunnen.de   Gartenbrunnen für Haus und Garten ohne Totalzerstöreung ihres Gartens



www.solarbrunnenpumpe.de  Brunnenpumpen mit Sonnenenergie



Bestell Nr.          Bezeichnung                                              Preis Euro

----------------------------------------------------------------------------------------------------

SM-01                    Solarmodul  6  Watt 12V35x35x2 cm    80.-

SM-02                    Solarmodul  12 Watt 12 V                     130.-

Z-01                       Lade-Entladeregler                               30.-

Z-02                       Säuremesser                                                                                                                                    10.-

Z-03                       Energiensparlampe                               40.-

Z-04                       Tauchpumpe                                         44.-

Z-05                       Multimessgerät                                      16.-

AW-01                    Aluwindrad komplett                             80.-



Ersatzteile: Alu-Windrad

AW-02                    Achse mit Kugellager, Welle                  33.-

AW-03                    Dynamo                                                6.-

AW-04                    Alu-Scheibe                                                                                                                                    5.-

AW-05                    O-Ring                                                  2.-

AW-06                    Vertikalrohr (3/8 " = 15.8 mm )             6.-

AW-07                    Flügelsatz (1 Satz = 3 Teile )                 15.-

AW-08                    Flügelhalter 25 x 3 x 140 mm               4.-

AW-09                    Fahnensatz (1 Satz = 2 Teile)                5.-

AW-10                    Fahnenhalter 12 x 4 x 373 mm             3.-

AW-11                    Kleinteiletüte                                         10.-

AW-12                    Kabel                                                    5.-

AW-13                    Gleichrichter                                         8.-

AW-14                    Bauanleitung                                        1..-

-

Versandpauschale  ( Porto  +  Verpackung )                       nach Aufwand



Ersatzteilbestellungen bitte schriftlich per Breif oder Fax oder per e-mail   info@alu-windrad.de

Fax Nr.:  09122-73127   Lieferung erfolgt per Nachnahme oder gegen Briefmarken vorab.



Kleinteiletüte



































Stück pro Tüte

Bezeichnung

DIN

3

M6 x 70 Linsenkopf verzinkt

964

2

M6 x 50 Sechskantschraube verzinkt

931

3

M6 x 30 Sechskantschraube verzinkt

558 o. 933

2

M6 x 16 Sechskantschraube verzinkt

558 o. 933

6

M6 x 12 Sechskantschraube verzinkt

558 o. 933

2

M4 x 20 Zylinderschraube verzinkt

84

1

M8 Mutter verzinkt

555 o. 934

18

M6 Mutter verzinkt

555 o. 934

2

M4 Muttern verzinkt

555 o. 934

2

M4 Muttern selbstsichernd verzinkt

985

1

M8 Scheibe verzinkt

125

6

M6 Scheibe breit verzinkt

9021

4

M15 Scheibe verzinkt

125

3

Nylonbuchsen 6/10/8   Best. Nr. 5051  Risse+Co



2

Druckfedern  d=1.2 mm Da=8.5mm l=18.1 mm   VD-180S rostfrei



1

Zugfeder rostfrei (Gutekunst RZ085)  d=1mm Da=11mm Lo=27.4mm    07123-16940



1

Schlauch 6/10/25



1

Distanzscheibe DIN 988  16 x 1 x 22mm Außendurchmesser





Die Flügelgeometrie wurde vorher am Rechner mit einem selbstentwickelten Programm

simuliert und mittels iterativer Verfahren optimiert.



Der Rotor hat seine Nennleistung bei 5 m/s.

Das Profil ist als Lamianrprofil im unterkritischen Reynoldszahlbereich ausgelegt.





Der Wirkungsgrad des Rotors bei 5m/sec beträgt ca. 85% Nennleistung ca. 30 Watt. Strömungsverluste: Randwirbelverluste ca.12%. Reibung 3%

Wirkungsgrade: Getriebeuntersetzung ca.10%. Dynamos leider nur ca. 23%

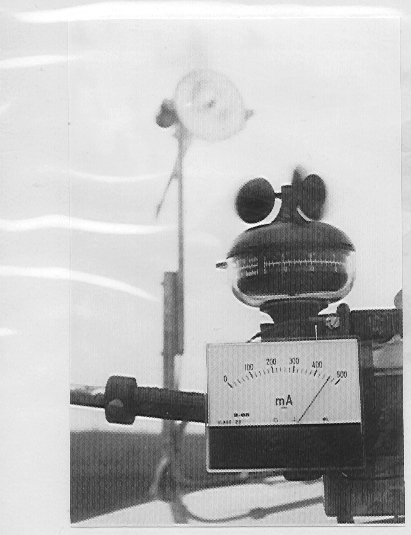

Ermittlung des Leistungs-Windgeschwindigkeitsdiagramms

Leistung mit Amperemeter und Messung der Windgeschwindigkeit mit

Anemometer (auf Autodach)
