Bauanleitung          Alu-Windrad





Sie benötigen für den Zusammenbau folgende Werkzeuge und Hilfsmittel:



     Schraubenschlüssel für M4, M5, M6, M8

     mittleren Schraubenzieher,

     Wasserpumpenzange

     Schmierfett

     Sekundenkleber

     Schmirgelpapier



     alle Bauteile vor Montage mit dem Schmirgelpapier entgraten.



Sollten Sie die Aluflügel grundieren wollen, so ist es empfehlenswert, die Flächen leicht anzurauen und mit Grundierung für Alu zu besprühen.

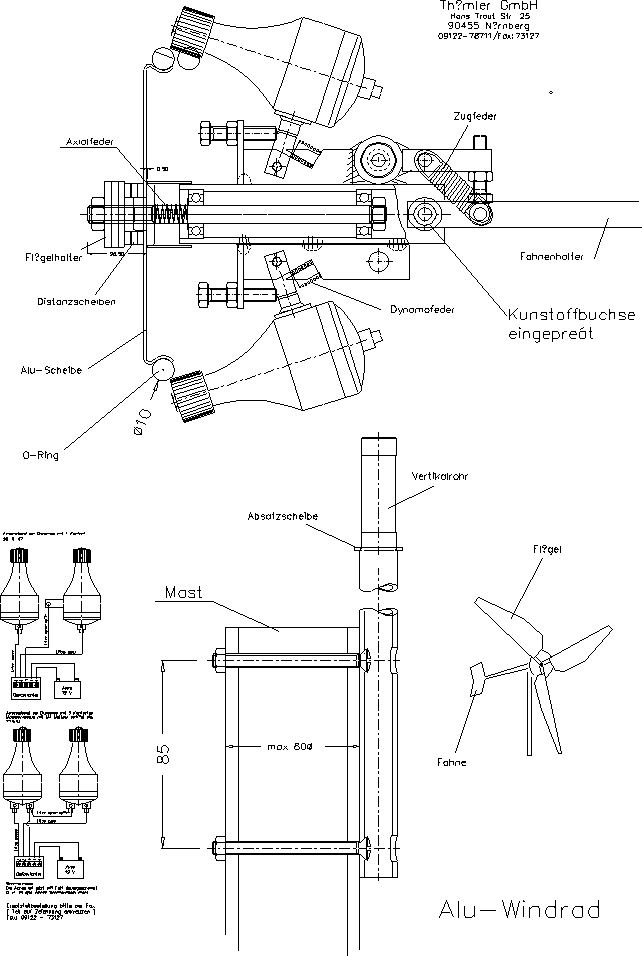

Setzen Sie die Bauteile wie folgt zusammen:

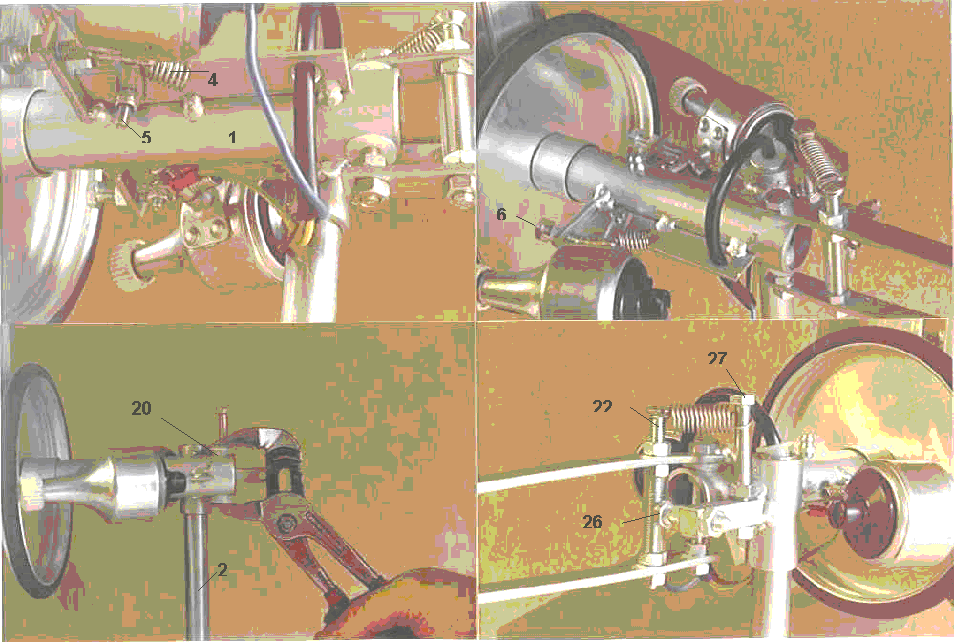

- Vertikalrohr(2) in einen Schraubstock klemmen und Achskörper(1) aufstecken.



- Dynamomontage

- die beiden Druckfedern(4) in die Schlitze stecken

- die beiden Dynamos auf die Bleche stecken.

- die M4x20 -Schrauben(5) durch das Loch der Dynamos stecken und mit den selbstsichernden Muttern anschrauben. Die Dynamos sollten sich noch gegen die Feder drehen können.

- Die beiden M6x30 Schrauben (6) mit Muttern einschrauben, bis die Dynamos mit den Federn(4) ganz zusammengedrückt sind.

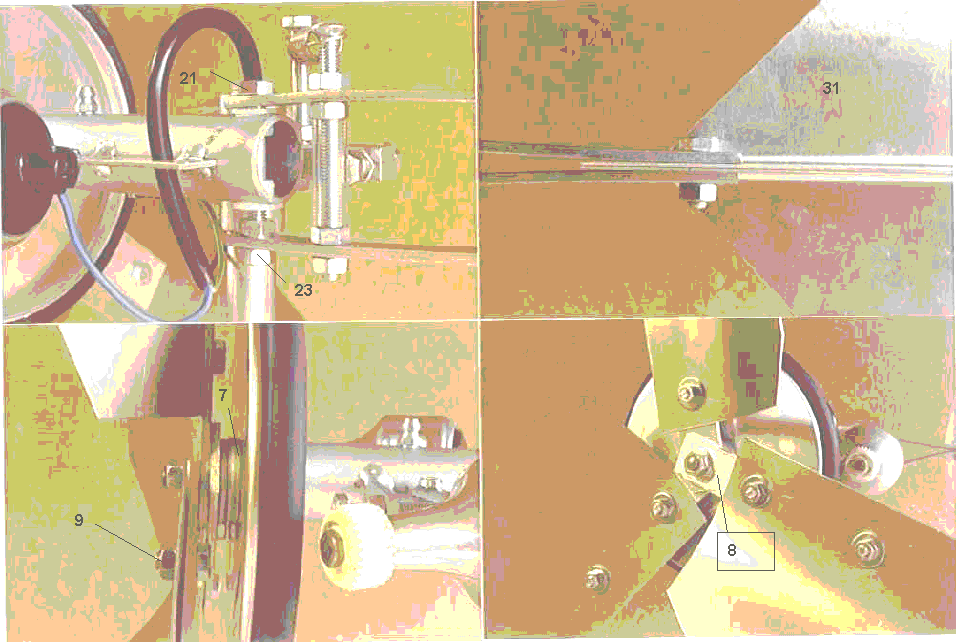

- Flügelmontage

- Große Aluscheibe mit dem O-Ring auf den Achszapfen stecken und die drei große Beilagscheiben(7) auf den Achszapfen auflegen.

- die drei Flügelhalter(8) auf der Rückseite der Flügel anschrauben. Kurze M6-Schrauben von hinten durchstecken. Von vorn große 6er Beilagscheiben auflegen und mit M6 Muttern festschrauben.

- Die vormontierten Flügel auf den Achszapfen stecken. Mit einer 8er Beilagscheibe und einer Mutter M8 die Flügelstellung leicht fixieren.



-  Mit einem Maßband da Abstandsmaß X so einrichten, dass die Flügel in etwa 120° zueinander stehen.



- Unwuchten können durch Verändern des Maßes X ausgeglichen werden.



- M8 Mutter fest anziehen. Dabei den zuletzt aufgesteckten Flügel vorsichtig in der Mitte festhalten. Die große Aluscheibe mit dem O-Ring darf nicht von einer Schraube (9) berührt werden.



Dynamos einstellen

- Schrauben (6) etwas herausschrauben, bis der Abstand zwischen Dynamo und o-Ring an der engsten Stellung noch mindestens 1 mm bzw. 2-3 mm beim 2. Dynamo beträgt

     (Der Anlauf der Dynamos wird durch die unterschiedlichen Abstände begünstigt). Mit der bereits aufgeschraubten Kontermutter die Schraube(6) fixieren.

- Durch Drücken und Drehen des Rotors sollte nun der O-Ring auf die Dynamos zulaufen und diese mitdrehen. Durch weiteres Drehen (Anwerfen des Rotors) ohne Druck sollte der O-Ring wieder von dem Dynamo selbständig abheben und frei laufen (Freilauf).



Heben die Dynamos nicht eindeutig ab,

dann läuft das Rad nicht an !

- Den O-Ring auf die Scheibe ziehen und gegebenenfalls mit Sekundenkleber auf der Scheibe festkleben.





Fahnenmontage



- 2 Nylonbuchsen einpressen (20)  (im Schraubstock leicht zusammenpressen )

- Fahnenhalter mit Schraube (21) und 2 Muttern (23) unten befestigen.

- 2 Alufahnen (31) am freien Ende der Fahnenhalter mit einer kurzen M6-Schraube befestigen.

- Anschlagschraube (26) einstecken und mit 2 Muttern festziehen.

- Zugfeder auf lange M6 Schraube (22) stecken und mit 4 Muttern und befestigen.

- Schraube (27) mit 2 Muttern und Zugfeder befestigen.



 Die Fahne muss sich gegen die Zugfederwirkung

leicht nach links drehen lassen (Sturmstellung).

- Nylonbuchsen und Vertikalrohr einfetten

elektrische Anlage:

- Gelb-Grüne Ader am freien Ende der M4 Schraube mit Sicherungsmutter M4 festschrauben.

     Blaue und braune Ader an Dynamos befestigen (Auf Dynamoende drücken und einklemmen ). Freies Ende des Kabels durch Blechloch ziehen.

     Nylonbuchse über Kabel ziehen (Kantenschutz) und durch Vertikalrohr stecken

Bitte beachten Sie dass die Rotordrehzahl bereits bei leichtem Wind gefährlich sein kann und dass Niemand in den drehenden Rotorbereich gelangen darf!



Bitte senden Sie im Garantiefall defekte oder beschädigte Teile mit der Bitte um Umtausch retour









Thümler GmbH       Hans Traut Str.25     90455 Nürnberg

Tel: 09122-76639     Fax: 09122-73127    e-mail: grip@osc.de



Bestell Nr.          Bezeichnung                                              Preis DM

----------------------------------------------------------------------------------------------------

SM-01                    Solarmodul  5 Watt 12V35x35x2 cm     185.-

SM-02                    Solarmodul  9 Watt 12 V                       296.-

Z-01                       Lade-Entladeregler                               80.-

Z-02                       Säuremesser                                          20.-

Z-03                       Energiensparlampe                               40.-

Z-04                       Tauchpumpe                                         44.-

Z-05                       Multimessgerät                                      32.-

AW-01                    Aluwindrad komplett                             160.-



Ersatzteile: Alu-Windrad

AW-02                    Achse mit Kugellager, Welle                  66.-

AW-03                    Dynamo                                                12.-

AW-04                    Alu-Scheibe                                                                                                                                    9.-

AW-05                    O-Ring                                                  3.-

AW-06                    Vertikalrohr (3/8 " = 15.8 mm )             12.-

AW-07                    Flügelsatz (1 Satz = 3 Teile )                 27.-

AW-08                    Flügelhalter 25 x 3 x 140 mm               9.-

AW-09                    Fahnensatz (1 Satz = 2 Teile)                10.-

AW-10                    Fahnenhalter 12 x 4 x 373 mm             6.-

AW-11                    Kleinteiletüte                                         16.-

AW-12                    Kabel                                                    8.-

AW-13                    Gleichrichter                                         15.-

AW-14                    Bauanleitung 1.-

Versandpauschale  ( Porto  +  Verpackung )                       7.-



Ersatzteilbestellungen bitte schriftlich per Postkarte oder Fax

Fax Nr.:  09122-73127   Lieferung erfolgt per Nachnahme oder gegen Briefmarken vorab.



Kleinteiletüte



Stück pro Tüte

Bezeichnung

DIN

3

M6 x 70 Linsenkopf verzinkt

964

2

M6 x 50 Sechskantschraube verzinkt

931

3

M6 x 30 Sechskantschraube verzinkt

558 o. 933

2

M6 x 16 Sechskantschraube verzinkt

558 o. 933

6

M6 x 12 Sechskantschraube verzinkt

558 o. 933

2

M4 x 20 Zylinderschraube verzinkt

84

1

M8 Mutter verzinkt

555 o. 934

18

M6 Mutter verzinkt

555 o. 934

2

M4 Muttern verzinkt

555 o. 934

2

M4 Muttern selbstsichernd verzinkt

985

1

M8 Scheibe verzinkt

125

6

M6 Scheibe breit verzinkt

9021

4

M15 Scheibe verzinkt

125

3

Nylonbuchsen 6/10/8   Best. Nr. 5051  Risse+Co



2

Druckfedern  d=1.2 mm Da=8.5mm l=18.1 mm   VD-180S rostfrei



1

Zugfeder rostfrei (Gutekunst RZ085)  d=1mm Da=11mm Lo=27.4mm    07123-16940



1

Schlauch 6/10/25



1

Distanzscheibe DIN 988  16 x 1 x 22mm Außendurchmesser





Die Flügelgeometrie wurde vorher am Rechner mit einem speziellen

Programm simuliert und mittels iterativer Verfahren optimiert.



Der Rotor hat seine Nennleistung bei 5 m/s. Er ableitet dabei im

unterkritischen Reynoldszahlbereich als Laminarprofil.

Daher war eine Messung im Windkanal (wegen der geringen

Beruhigungsstrecken) nicht sinnvoll und es wurde ein einfacher

Außenversuch am Autodach durchgeführt. Die Leistungs-Abweichung von

der Simulation betrug dabei ca. 5%



Der Wirkungsgrad des Rotors bei 5m/sec beträgt ca. 85% Nennleistung ca. 30 Watt. Strömungsverluste: Randwirbelverluste ca.12%. Reibung 3%

Wirkungsgrade: Getriebeuntersetzung ca.10%. Dynamos leider nur ca. 23%

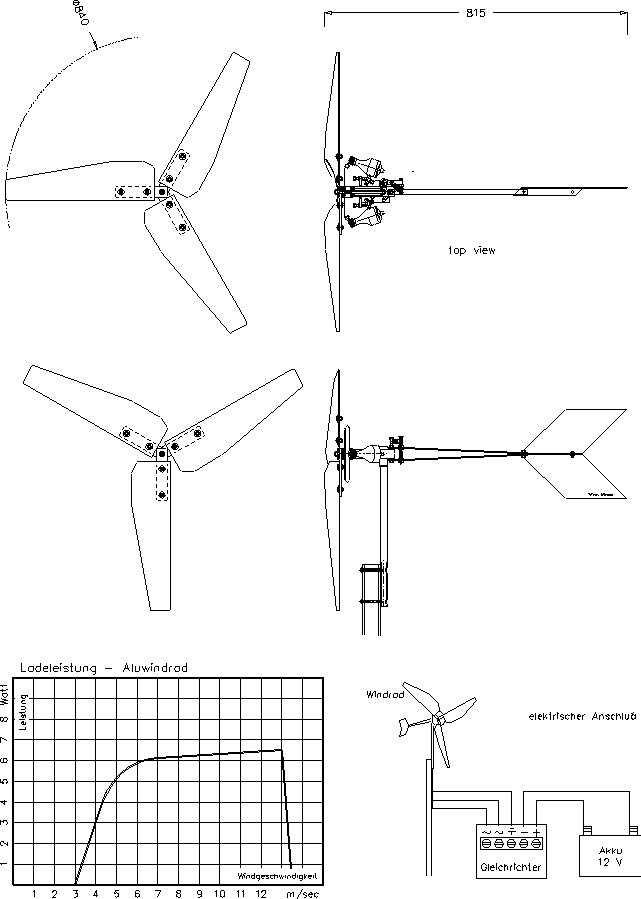

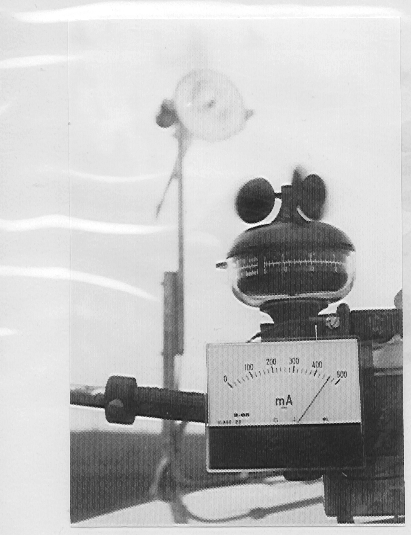

Ermittlung des Leistungs-Windgeschwindigkeitsdiagramms

Leistung mit Amperemeter und Messung der Windgeschwindigkeit mit

Anemometer (auf Autodach)
